Видеоусилвател на CRT


Създайте нова тема   Напишете отговор    Форум за електроника Форуми -> Общи приказки - Just talking
Предишната тема :: Следващата тема
Автор Съобщение
ooleg
Нов потребител
Нов потребител


Регистриран на: 04 Ное 2014
Мнения: 36

МнениеПуснато на: Пон Дек 01, 2014 12:23    Заглавие: Видеоусилвател на CRT Отговорете с цитат

Здравейте!
Можете ли да ми кажете (или някакъв линк да го прочета) на CRT телевизорите в платката на видеоусилвателя за какво служат двата транзистора, които са допълнителните (не трите за усилвате на RGB).

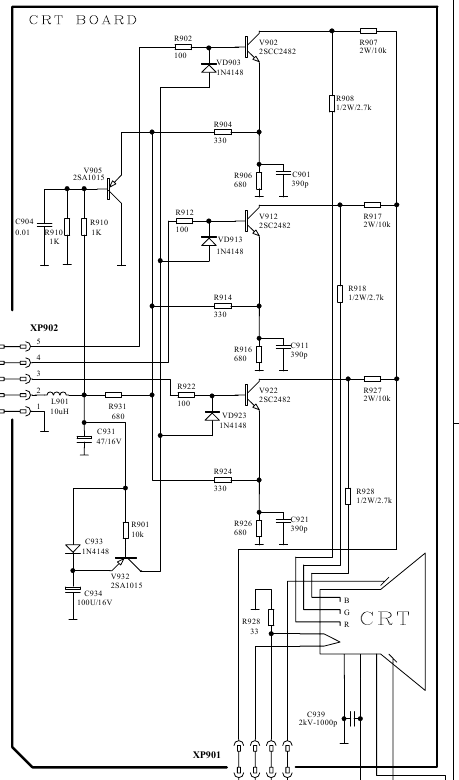

Долу съм сложил линк към картинка на схема.
Виждал съм някъде да са с NPN трназистори, тука са PNP.
Предполагам, че някак си сигурно гасят обратния ход на лъча, но принципа не го добре осмислям.
Става въпрос за V905 и V932. Не успях да намеря теория за да си го прочета сам...


Последната промяна е направена от ooleg на Пон Дек 01, 2014 13:14; мнението е било променяно общо 1 път
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
RC
Опитен потребител
Опитен потребител


Регистриран на: 22 Фев 2003
Мнения: 13203

МнениеПуснато на: Пон Дек 01, 2014 12:56    Заглавие: Отговорете с цитат

Как се прикачват картинки към постовете Exclamation
Линка който си дал е некоректен, а и не е най-подходящото място за тази цел.
_________________
RemoteControls
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Посетете сайта на потребителя
Филипов
Опитен потребител
Опитен потребител


Регистриран на: 01 Дек 2002
Мнения: 7689
Местожителство: Плевен

МнениеПуснато на: Пон Дек 01, 2014 13:00    Заглавие: Отговорете с цитат

Код:
Некоректна заявка

Вместо да каташ хората да свалят нещо отнякъде го качи като картинка. Има тема по въпроса.

С pnp транзистори най често BF423 се прави следене тока на лъчите за автоматичен бяланс на бялото.
_________________
Ако двамата имаме по една ябълка и ги разменим, пак ще имаме по една.
Ако двамата имаме по една идея и ги разменим, ще имаме по две!
Oтопление и ВиК. Интелигентни отплителни системи. Проектиране продажба доставка монтаж
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла Yahoo Messenger
ooleg
Нов потребител
Нов потребител


Регистриран на: 04 Ное 2014
Мнения: 36

МнениеПуснато на: Пон Дек 01, 2014 13:15    Заглавие: Видеоусилвател на CRT Отговорете с цитат

Извинявам се, коригирал съм линка към схемата
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
ooleg
Нов потребител
Нов потребител


Регистриран на: 04 Ное 2014
Мнения: 36

МнениеПуснато на: Пет Дек 05, 2014 15:54    Заглавие: Кондензатор C939 2KV/1 nF Отговорете с цитат

А някой случвал ли е на дефект в този високоволтов кондензатор? Ако дава проблеми какви дефекти прави? Става въпрос от горната схема за C939 2KV/1nF, който е на високото напрежение.
Всъщност така както го написах звучи тъпо. По-точния ми въпрос е може ли освен да пробие, този кондензатор да си намаля капацитета и как изглежда картина от нефилтрирано ускоряващо напрежение?
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
