TV sony KV21R5 / FE-1 товари захранване


Създайте нова тема   Напишете отговор    Форум за електроника Форуми -> Ремонти (на битова електроника)- Electronic equipment repairs
Предишната тема :: Следващата тема
Автор Съобщение
veskot
Нов потребител
Нов потребител


Регистриран на: 18 Фев 2005
Мнения: 5

МнениеПуснато на: Чет Авг 11, 2011 12:00    Заглавие: TV sony KV21R5 / FE-1 товари захранване Отговорете с цитат

Колеги, шасито е FE-1 , захранването се товари, светодиода сетва 1 път и гасне. Напрежението 135 е около 60 В. Разкачих колектора на крайният транзистор на хоризонталната - но товара остава - напрежението се повиши до 80-85 В. Откачих и диода Д610 (на веригата LOW B) напрежението си дойде 135 , и след 1 секунда процесора изключва релето.

Профилактично смених STR 6653, SE135, PF123, кондензаторите на 135 и B LOW и 100/25 за STR

Дайте сламка за LOW B - какво храни, махнах стабилизаторите 7805 и 2940 - но товара не е по тяхните вериги.

Някакви идей ?
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
Zdravkicha
Опитен потребител
Опитен потребител


Регистриран на: 19 Яну 2010
Мнения: 266
Местожителство: Варна

МнениеПуснато на: Чет Авг 11, 2011 13:41    Заглавие: Отговорете с цитат

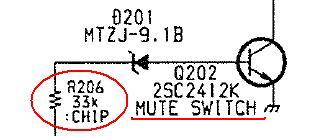

Вдигни единия край на D201 във въздуха да видим дали пак така ще товари. Възможно е Q202 да е проблема.
_________________
Обичам надписа - made in Japan
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
veskot
Нов потребител
Нов потребител


Регистриран на: 18 Фев 2005
Мнения: 5

МнениеПуснато на: Чет Авг 11, 2011 13:45    Заглавие: Отговорете с цитат

Охх как го подуших Wink

Окасих релето - за да не изключва професора захранването . След 30 секунди се появи тънка струйка дим Wink от C633 (в групата паралелно на първичната на трафа 470 пико на 2.2 кВ) . Смених го и заспа Wink

За пръв път имам дефект там ....

Благодаря на всички
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
emoome
Опитен потребител
Опитен потребител


Регистриран на: 05 Сеп 2006
Мнения: 4896

МнениеПуснато на: Пет Авг 12, 2011 7:52    Заглавие: Отговорете с цитат

Zdravkicha написа:
Вдигни единия край на D201 във въздуха да видим дали пак така ще товари. Възможно е Q202 да е проблема.

Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
