Схема на мултицет JT-168?


Създайте нова тема   Напишете отговор    Форум за електроника Форуми -> Търсене на схеми, програми и документация - Service manual search
Предишната тема :: Следващата тема
Автор Съобщение
ststefanov
Опитен потребител
Опитен потребител


Регистриран на: 14 Дек 2004
Мнения: 1459
Местожителство: София

МнениеПуснато на: Пон Юли 30, 2018 17:32    Заглавие: Схема на мултицет JT-168? Отговорете с цитат

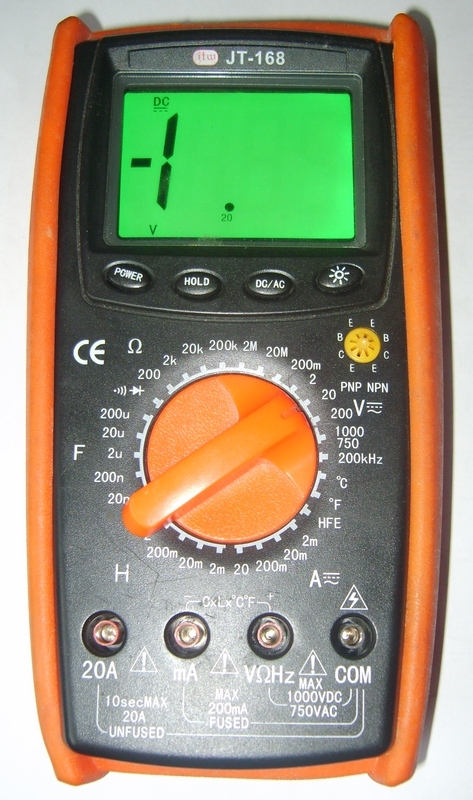

Търся схема на мултицет JT-168.
Включван е към напрежение в режим измерване на съпротивление и не работи. Случаят е като този:
https://www.elektroda.pl/rtvforum/topic1905915.html

_________________
ststefanov.eu
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
ELP
Опитен потребител
Опитен потребител


Регистриран на: 07 Яну 2004
Мнения: 6846
Местожителство: София

МнениеПуснато на: Пон Юли 30, 2018 18:20    Заглавие: Отговорете с цитат

Смени мултиплексора 4053 и защитния транзистор Q1 , който е вързан към малкото кафяво защитно варисторче и е със CB накъсо. Като му гледам платката - схемата едва ли се различава много от MS8221.
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
ststefanov
Опитен потребител
Опитен потребител


Регистриран на: 14 Дек 2004
Мнения: 1459
Местожителство: София

МнениеПуснато на: Пон Юли 30, 2018 21:04    Заглавие: Отговорете с цитат

Смених и двата 4053 и сега работи! Smile
Благодаря за съветите!
_________________
ststefanov.eu
